一、性能特點
1、實驗實訓臺配有手動式和自動式冷沖實訓臺，能全過程了解冷沖的過程和原理，方便于老師上課講解;
2、實驗實訓臺可配置各類模具，即落料沖孔復合模、沖孔落料級進模彎、曲模落料、拉深復合模、定位的級進模(共10套模具) ;
3、RCJMT-B實驗實訓臺進行了人機工學設計，控制部分采用紅外線保護裝置，確保冷沖作業安全、方便。
二、主要技術參數
RCJMT-A公稱壓力: 500Kg、1000Kg可選.
滑塊行程: 35mm
模柄尺寸: φ20x40
工作臺面: 240 x 340mm
外形尺寸: 450 x 450 x 580mm
重量: 65Kg
RCJMT- B公稱壓力: 1000Kg、2000Kg可選.
滑塊行程:40mm
行程次數: 220~250min
主柱間距: 106~120
模柄尺寸: φ20x40 φ20x45
工作臺面: 270 x 270mm、325 x 300mm
重量: 89Kg、150Kg
電機功率: 370W、450W
外形尺寸: 480 x 320 x 540mm 530 x 420 x 615mm
標準配置: ( 兩臺一套)

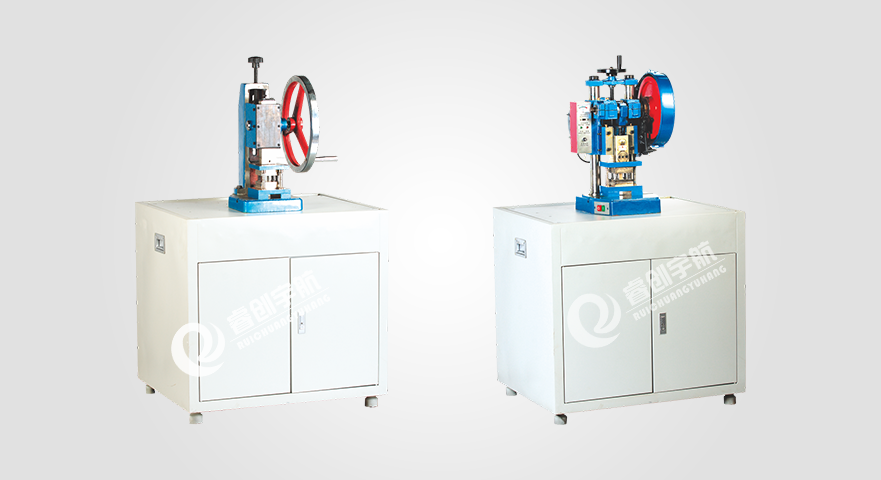

1、RCJMT- A型手動冷沖模具實訓臺1臺.
2、RCJMT-B型自動冷沖模具實訓臺1臺
3、實訓模具:正裝式落料沖孔復合模、倒裝式落料沖孔復合模、側刃定距的沖孔落料級進模、90°角V形件精密彈壓彎曲模、U形件彎曲模、落料拉深復合模、擋斜銷和導正銷定位的級進模、小圓形件一次彎曲模、C形件彎曲模、有壓邊裝置的倒裝式后續拉深模。( 共10套)
4、安裝工具1套
三、實訓臺功用
本實驗實訓臺為滿足模具專業加強實踐教學而開發設計的新型實驗實訓設備。通過實驗實訓讓學生對冷沖材料形變規律、常見冷沖模具的基本結構，裝配方式及冷沖作業有-定的感性認識和實訓體驗，提高模具設計、制造與應用能力。
四、實訓項目
利用本實驗實訓設備可以完成以下實驗實訓項目:
1、沖制工作變形規律的認知實驗
2、冷沖?；绢愋偷恼J知實驗
3、冷沖模具結構分析與拆裝實訓
4、冷沖模調模實訓
5、冷沖作業實訓
6、冷沖零件成品質量分析
