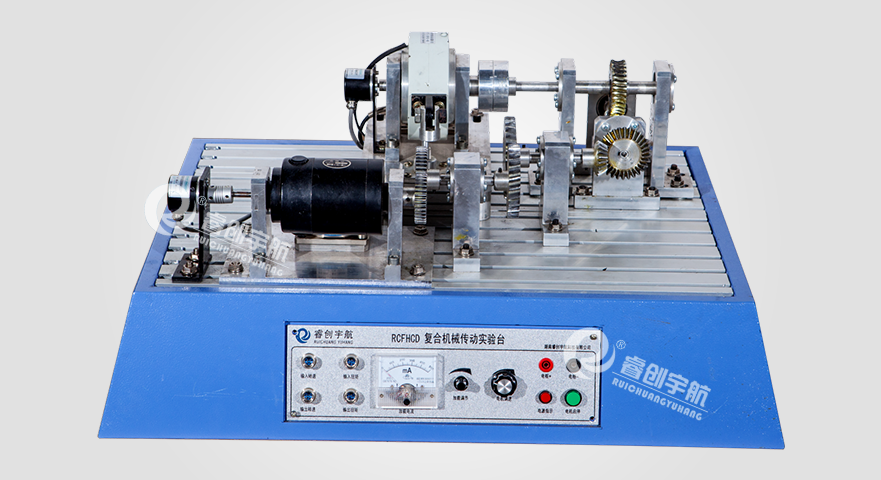

一、功能與特點
1、實驗臺主臺面和個各測試部件均采用高強度的鋁合金材料，體積小、質量輕，便于搬動，適應于教室課堂現場教學和實驗室測試。
2、被測模塊采用開放式的結構設計，打破傳統實驗臺的單獨固定的被測對象的模式，可根據需求搭接不同的傳動方案，增加學生的動手能力從而帶動學生實驗的積極性。
3、測試內容豐富，能對《機械設計基礎》所有基礎類的傳動方式進行測試。
4、測試臺所用部件采用模塊化設計，大大了提高了實驗時的安裝效率。
5、實驗臺設有過流和短路保護，在發生過流、短路情況時，保護系統立即切斷電源、確保人身和設備安全。
二、主要技術參數
電機:轉速1500r/min 功率50W電壓24V
磁粉制動器: CFC-6
稱重傳感器|: GZB-2C 5kg
稱重傳感器11: GZB-2C 1kg
旋轉編碼器: IEC002.06
實驗臺尺寸: 700 x 560 x 300mm
重量: 25Kg
三、實驗項目
1、單級齒輪傳動測試
(1)直齒圓柱齒輪
(2)斜齒圓柱齒輪
(3)圓錐齒輪
(4)蝸輪蝸桿
2、兩級齒輪傳動測試
(1)直齒圓柱齒輪- -斜齒圓柱齒輪
(2)直齒圓柱齒輪- -圓錐齒輪
(3)直齒圓柱齒輪- 蝸輪蝸桿
(4)斜齒圓柱齒輪- -圓錐齒輪
(5)斜齒圓柱齒輪一蝸輪蝸桿
(6)斜齒圓柱齒輪- -直齒齒輪
(7)蝸輪蝸桿一直齒圓柱齒輪
(8)蝸輪蝸桿一 斜齒圓柱齒輪
(9)蝸輪蝸桿一 -圓錐齒輪
3、多級齒輪傳動測試
(1)直齒圓柱齒輪- 斜齒圓柱齒輪- -圓錐齒輪
(2)直齒圓柱齒輪--圓錐齒輪一蝸輪蝸桿
(3)斜齒圓柱齒輪- -圓錐齒輪-蝸輪蝸桿
(4)斜齒圓柱齒輪- -直齒圓柱齒輪一蝸輪蝸桿
(5)圓錐齒輪- 直齒圓柱齒輪一 蝸輪蝸桿
(6)圓錐齒輪-斜齒圓柱齒輪-蝸輪 蝸桿
4、復合傳動測試
(1)皮帶一齒輪
(2)鏈輪一齒輪
(3)皮帶一齒輪- -鏈輪
(4)皮帶一-鏈輪- -齒輪
5、皮帶、鏈傳動測試
(1)皮帶傳動測試
(2)鏈傳動測試
被測傳動方案完全開放，可搭接上百種傳動測試方案。
